Experimente la velocidad, eficiencia y precisión de la medición avanzada de perfil y rugosidad en una sola máquina, con el nuevo sistema de medición híbrido Serie FORMTRACER Avant.

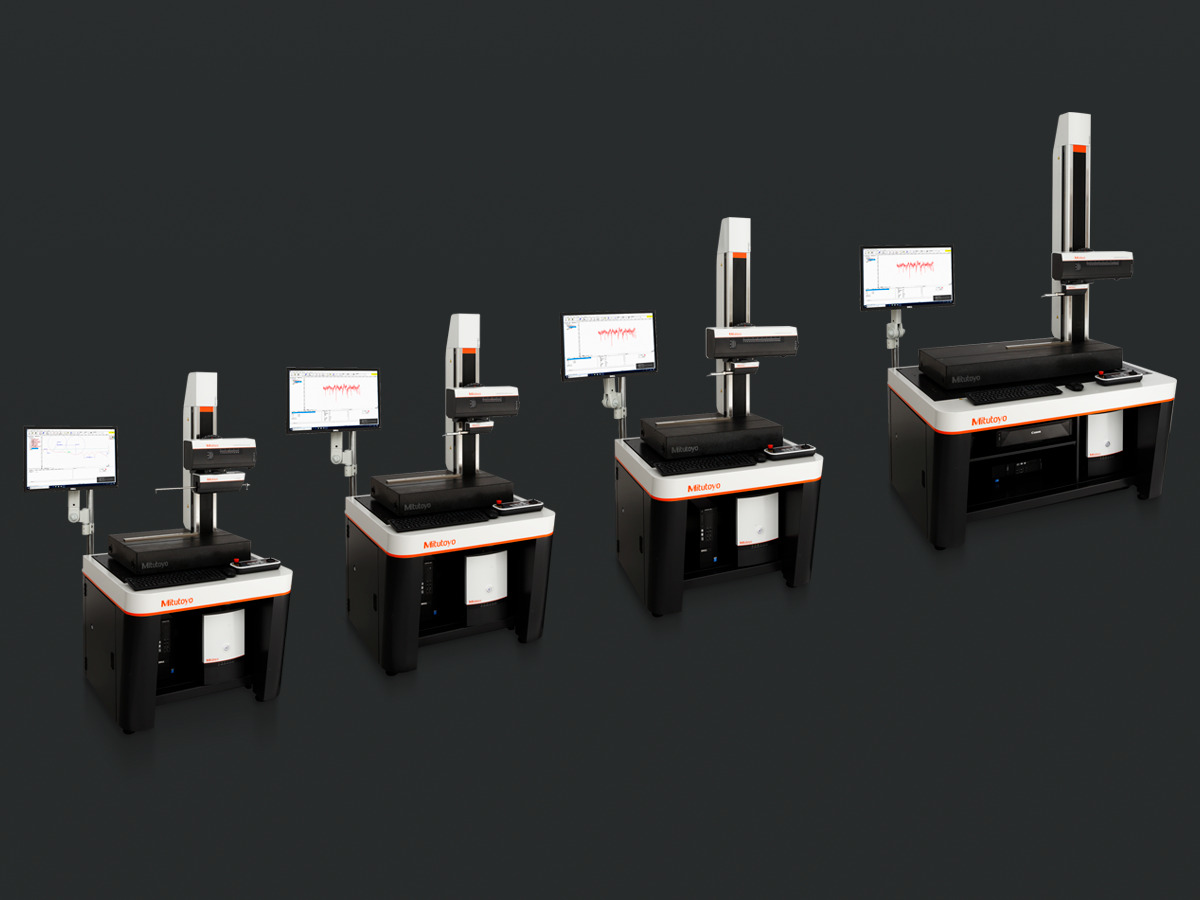

Amplia gama de modelos cubre cada propósito
La serie Avant de FORMTRACER actualiza un instrumento de perfil o rugosidad de uso general a un instrumento de evaluación de alta exactitud. Se pueden agregar tres tipos de soportes para detectores de rugosidad para obtener una gama más amplia de mediciones.

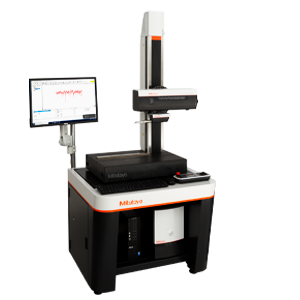

Modelo estándar
Sistema de medición de perfil FTA-S4C3000/4000

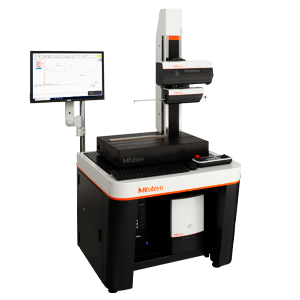

Modelo estándar
Sistema de medición de rugosidad FTA-S4S3000

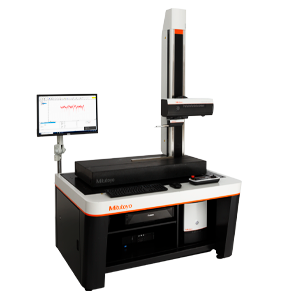

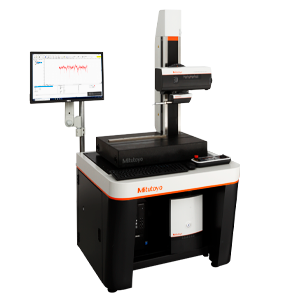

Modelo de tipo dual
Sistema de medición híbrido para perfil y rugosidad FTA-S4D4000
Modelos de base grande/columna alta
Unidad motriz de 200 mm disponible en modelos de base grande y columna alta FTA-L8S3000 y FTA-H8S3000
La conversión entre la medición de rugosidad y perfil se realiza en segundos simplemente reemplazando el detector montado sin apagar el software o el controlador.
Mediciones precisas para prácticamente cualquier pieza de trabajo

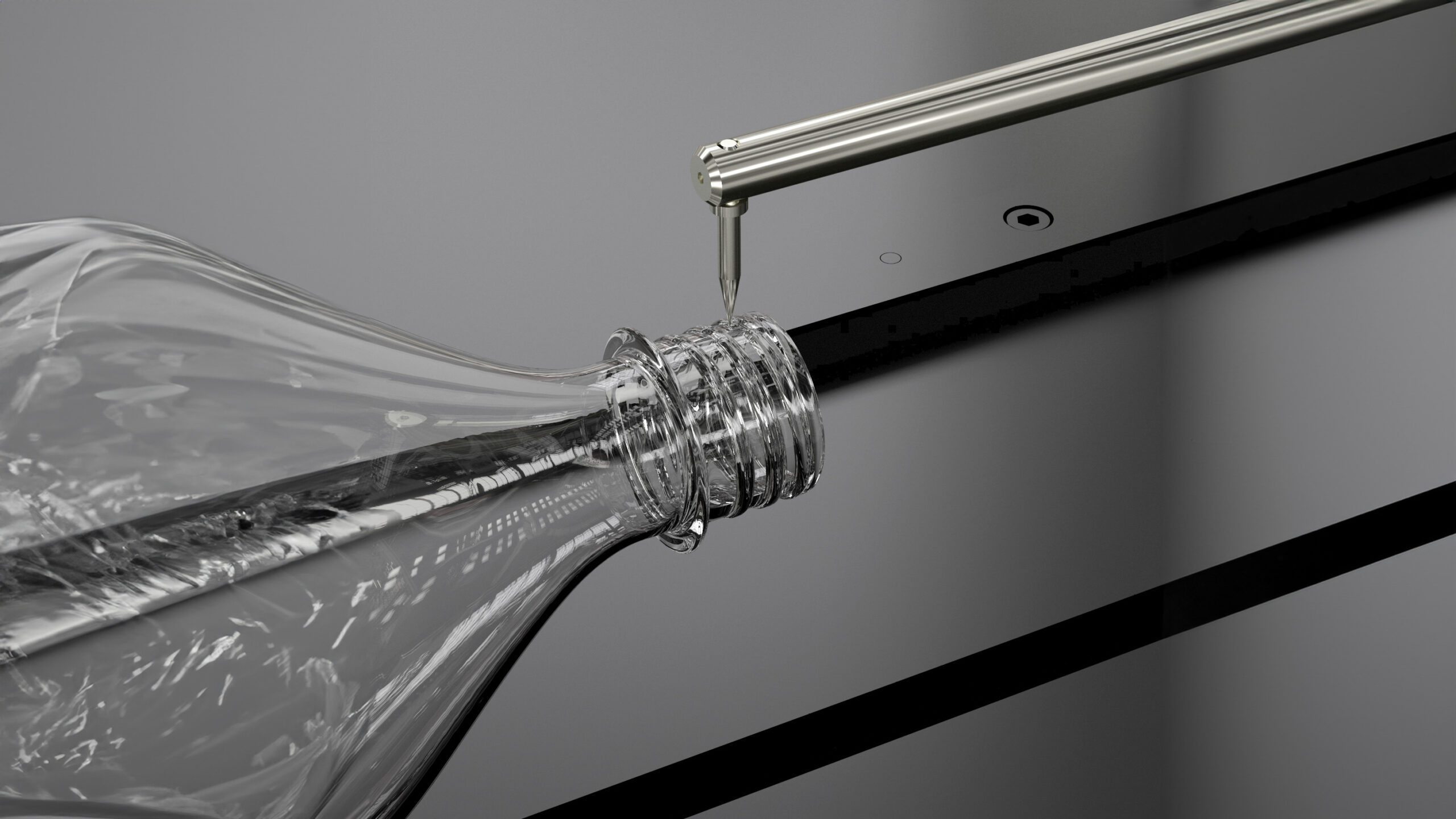

Rosca de botella de PET
La rosca de una botella de PET requiere una medición precisa, ya que se producen fugas si está demasiado floja o no se podrá enroscar si está demasiado apretado. La “forma seccional de la rosca” de estas botellas de PET se puede medir sin cortar el producto utilizando un palpador cónico.

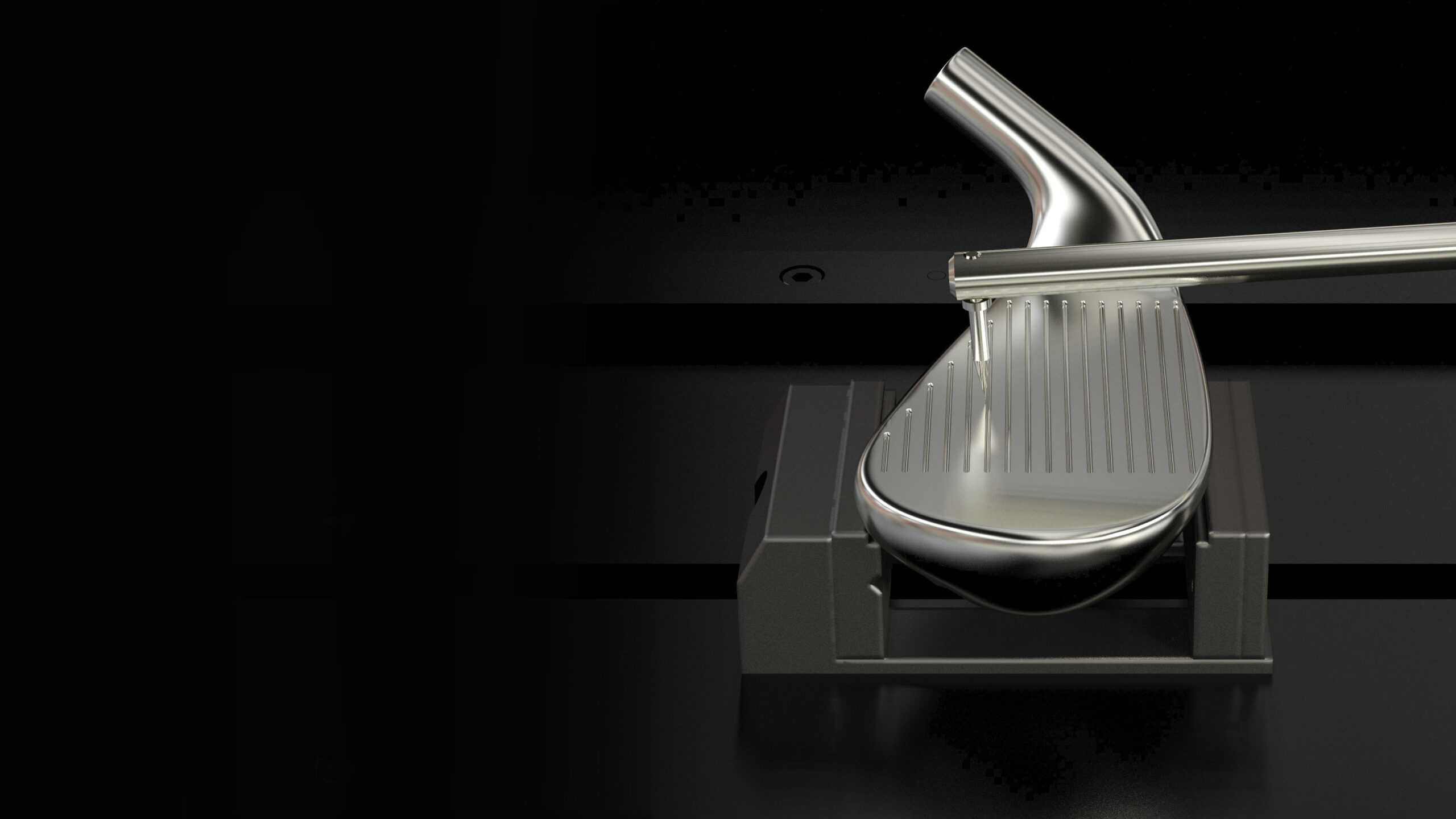

Ranuras de palos de golf
Los pasos de las ranuras e intervalos entre ranuras y las formas de los bordes están estrictamente determinados por los estándares de los palos de golf. Al utilizar el programa de parte con características estándar integradas y automatizar el análisis, es posible realizar una evaluación eficiente con una medición precisa.

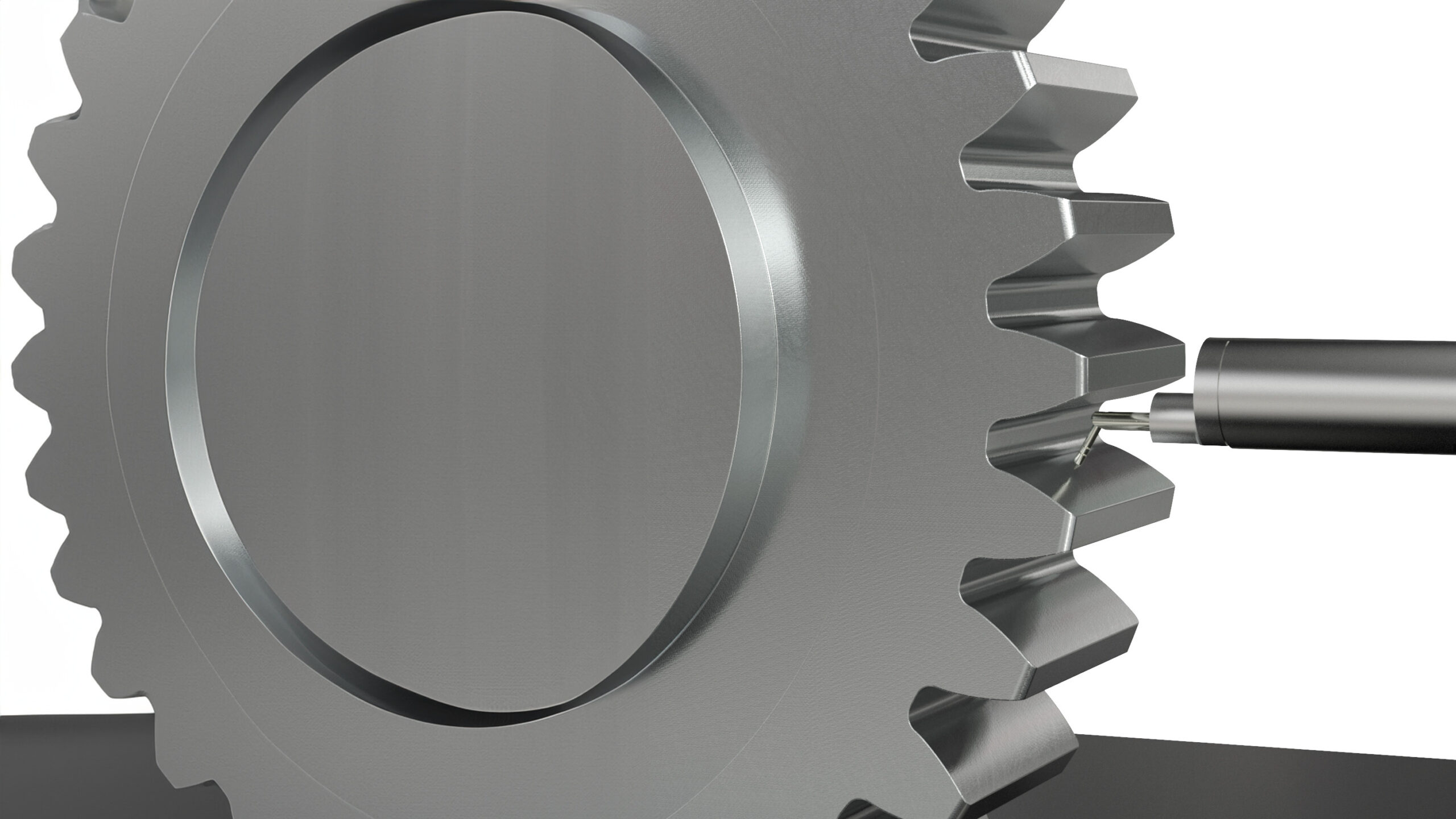

Dientes de engranes
Al utilizar un palpador para dientes de engranes, es posible medir toda la superficie de un diente, hasta la raíz. La serie FORMTRACER Avant, reduce la distancia de posicionamiento hasta su límite (0,05 mm) y ayuda a evaluar los dientes de engranes.

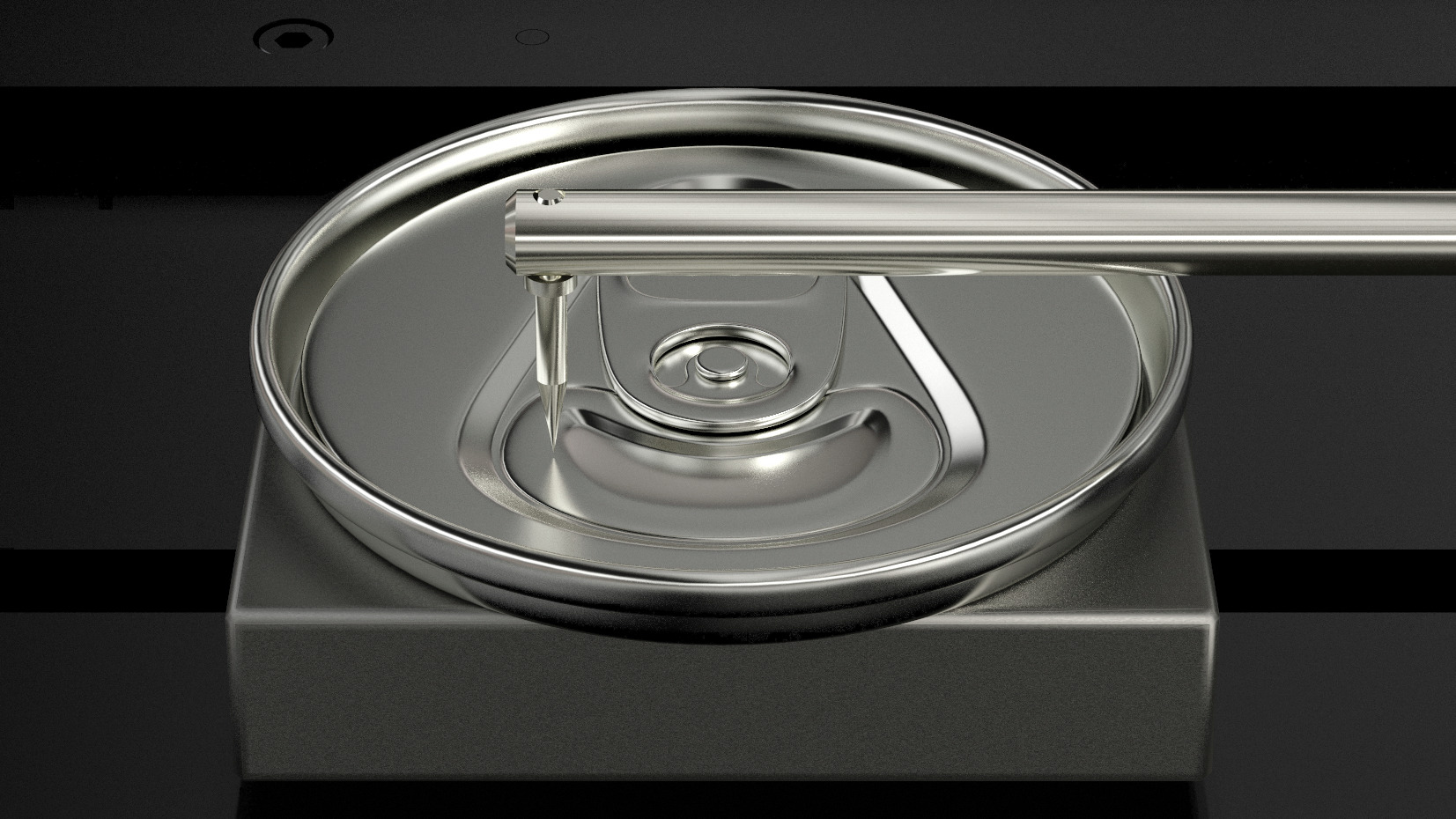

Tapas de latas de aluminio
Si la ranura de la tapa es demasiado superficial, no se puede abrir la tapa de extracción, y si es demasiado profunda, se abrirá fácilmente, lo que provocaría fugas. Las dimensiones de la ranura de los productos se pueden controlar de manera eficiente cuando se requiere una alta exactitud.

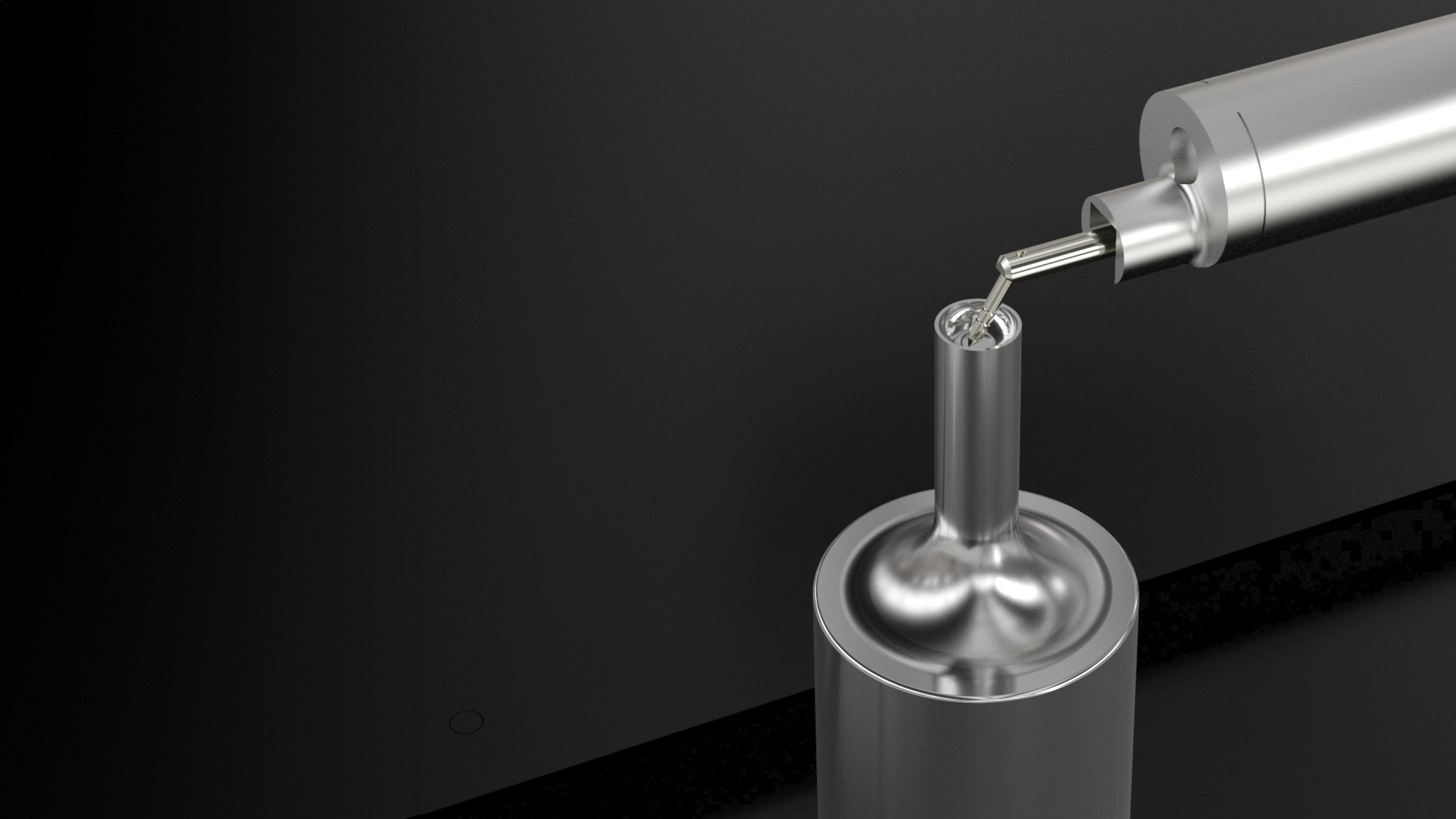

Moldes para tabletas
Los moldes para tabletas deben ser duraderos para garantizar la capacidad de desprendimiento del polvo farmacéutico y reducir los costos de producción. La serie FORMTRACER Avant ayuda a evaluar la rugosidad de los moldes con alta precisión de borde a borde.
Funciones versátiles para una operatividad superior
| CARACTERÍSTICAS | BENEFICIOS |
| Unidad de accionamiento con eje X inclinable | Mida eficientemente superficies inclinadas dentro de un intervalo de ±45° sin accesorios adicionales ni ajustes de posición. |
| Sin cables | Todos los cables están alojados dentro de la unidad principal para eliminar cualquier riesgo de abrasión o daño para garantizar una medición precisa y un movimiento rápido. |
| Intercambio de sensores | Reemplace el detector de perfil o rugosidad sin apagar el controlador, reduciendo el tiempo de medición en aproximadamente 30 segundos. |
| Medición continua de superficies superior e inferior | La punta cónica doble mide continuamente las superficies superiores e inferiores, lo que facilita las mediciones del diámetro interior de una rosca |
| Caja de control remoto avanzada | Proporciona la máxima facilidad de uso, mientras que las nuevas teclas permiten la creación rápida de programas de medición para lograr la máxima productividad. |
| Detección de caída de la aguja | Detiene inmediatamente el funcionamiento si la punta cae repentinamente, evitando que se dañe |
Software

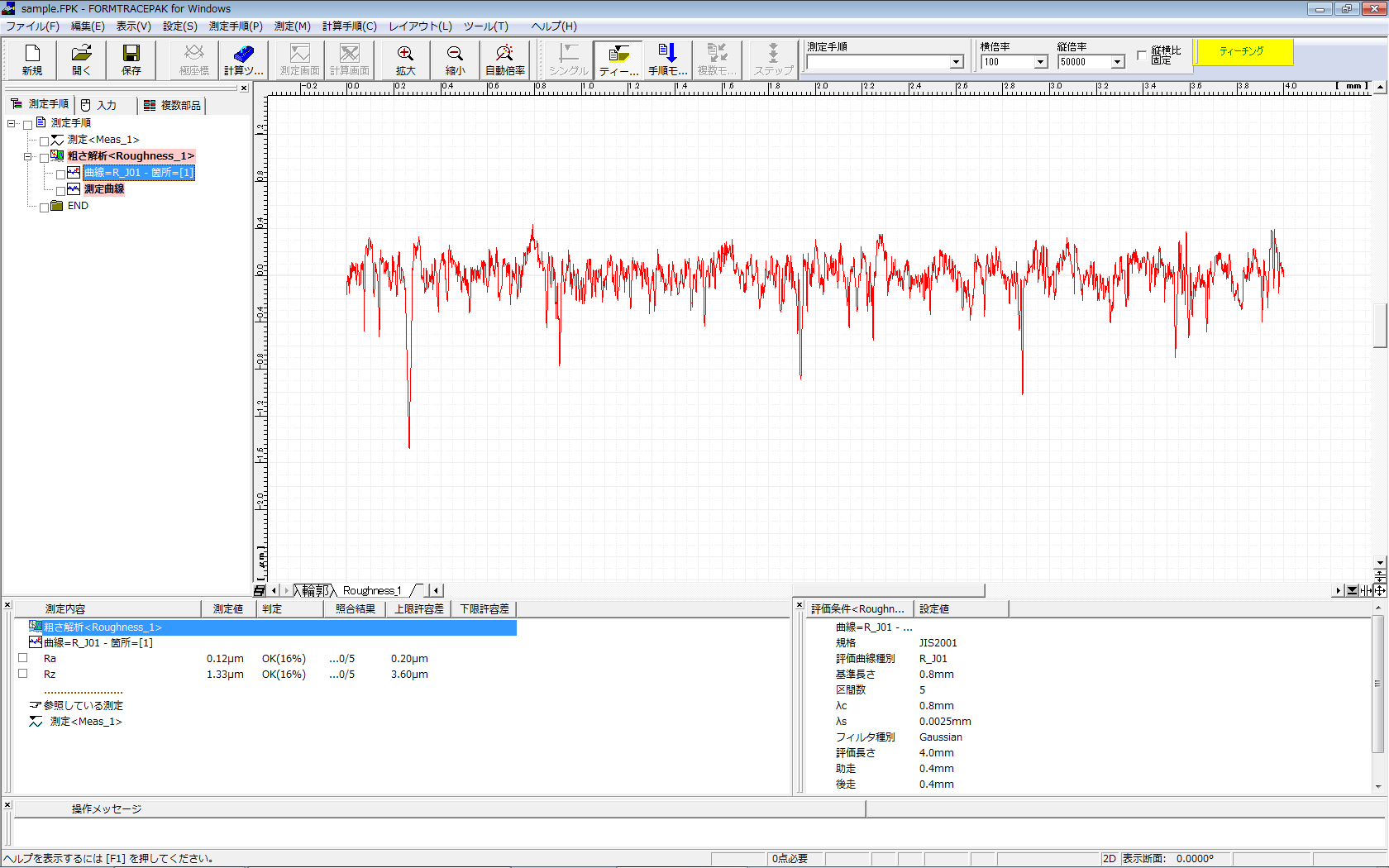

FORMTRACEPAK
Proporciona soporte total para controlar el sistema de medición, análisis de rugosidad del sistema, análisis de perfil, tolerancia de perfil y creación de informes de inspección.

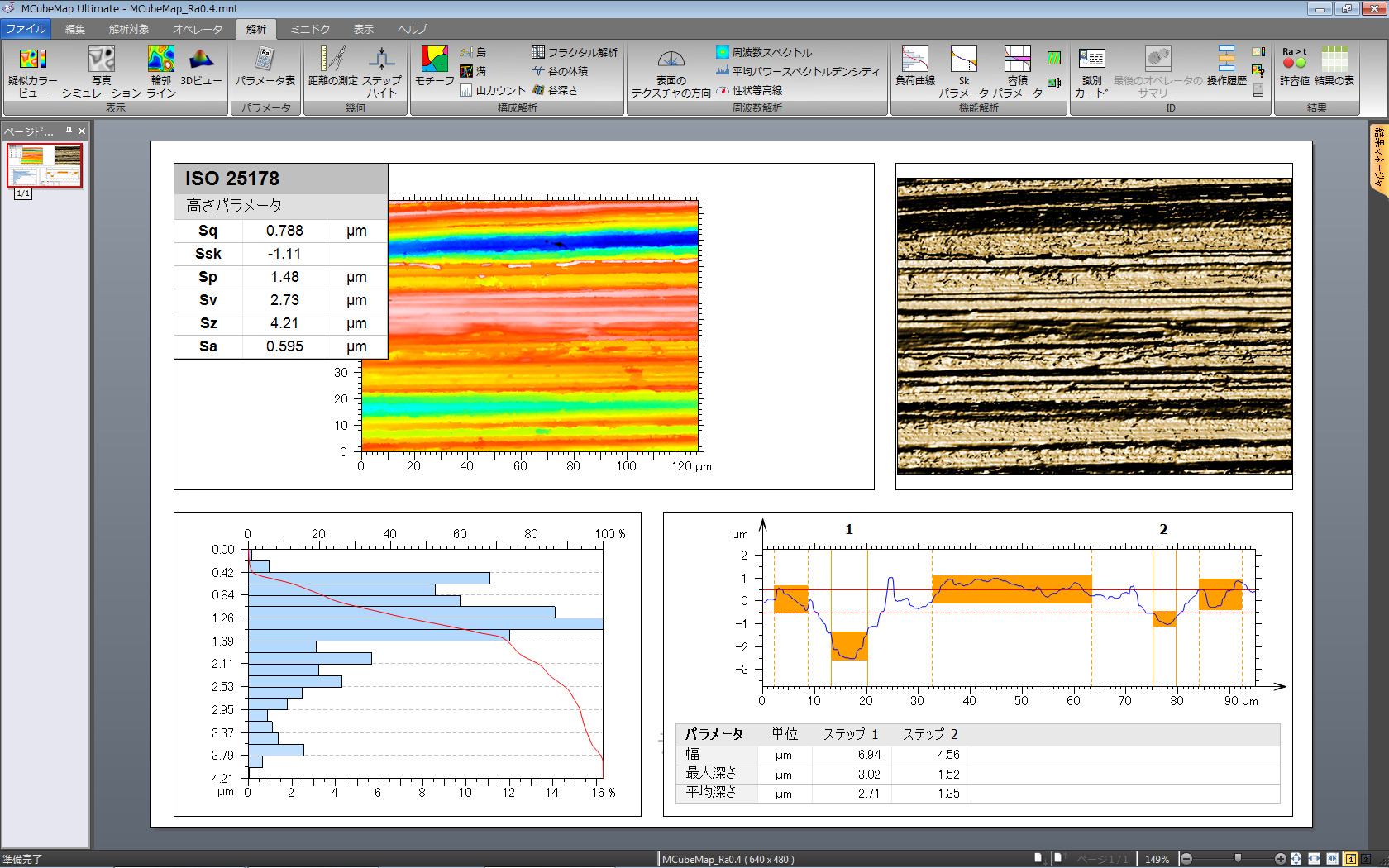

MCubeMap
Software de aplicación simple y eficiente para análisis 2D/3D. Los datos para el análisis se importan del Sistema de medición de rugosidad de superficies.
MeasurLink®
Conecta en red cada sistema de medición y agrega los datos de medición en un servidor.
