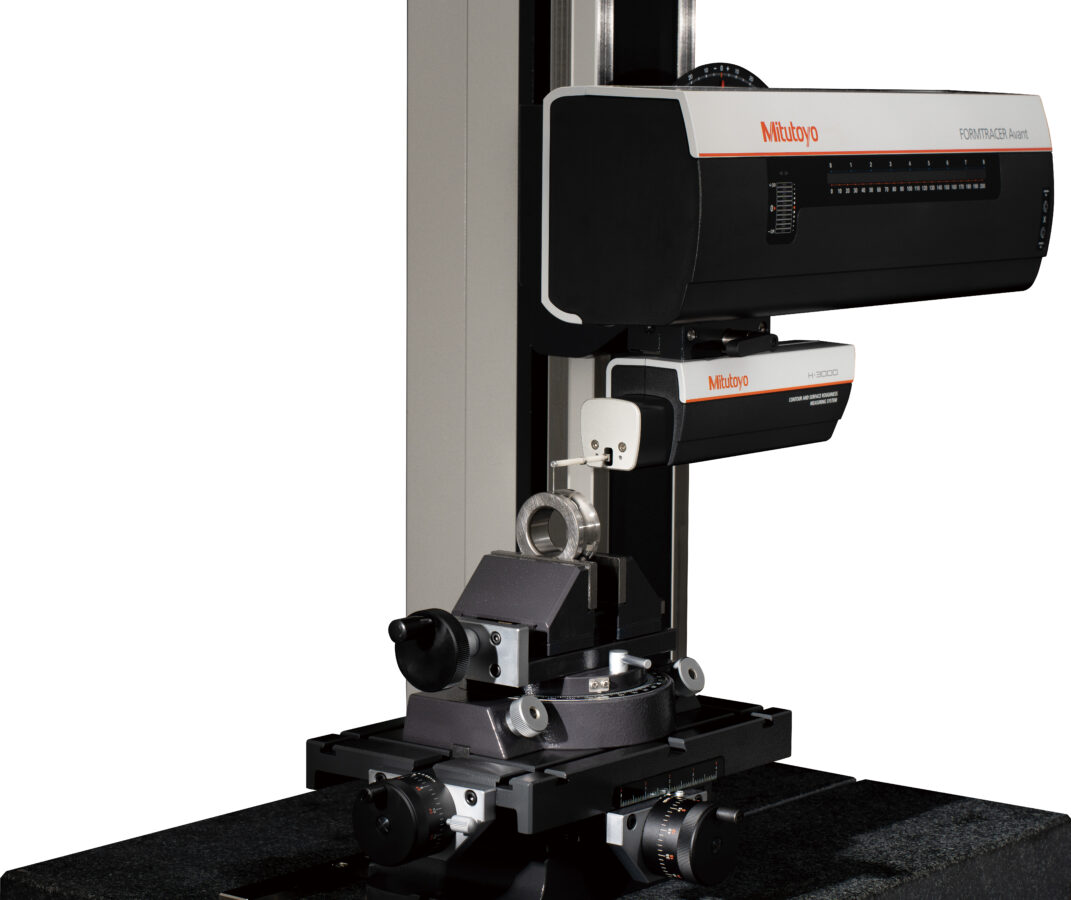

Detector híbrido H-3000

Equipado con una nueva escala de arco de alta resolución, este sistema permite medir perfil y rugosidad superficial simultáneamente en un solo trazo, con alta exactitud y un amplio intervalo de medición. Además, puede integrarse fácilmente a los equipos existentes de la serie FTA, a través de un retrofit, brindando mediciones más flexibles y eficientes.

Intervalo de medición del eje Z: 16 mm
(3.2 veces más ancho que los modelos convencionales)

Consulta el folleto

Innovación, rapidez y exactitud

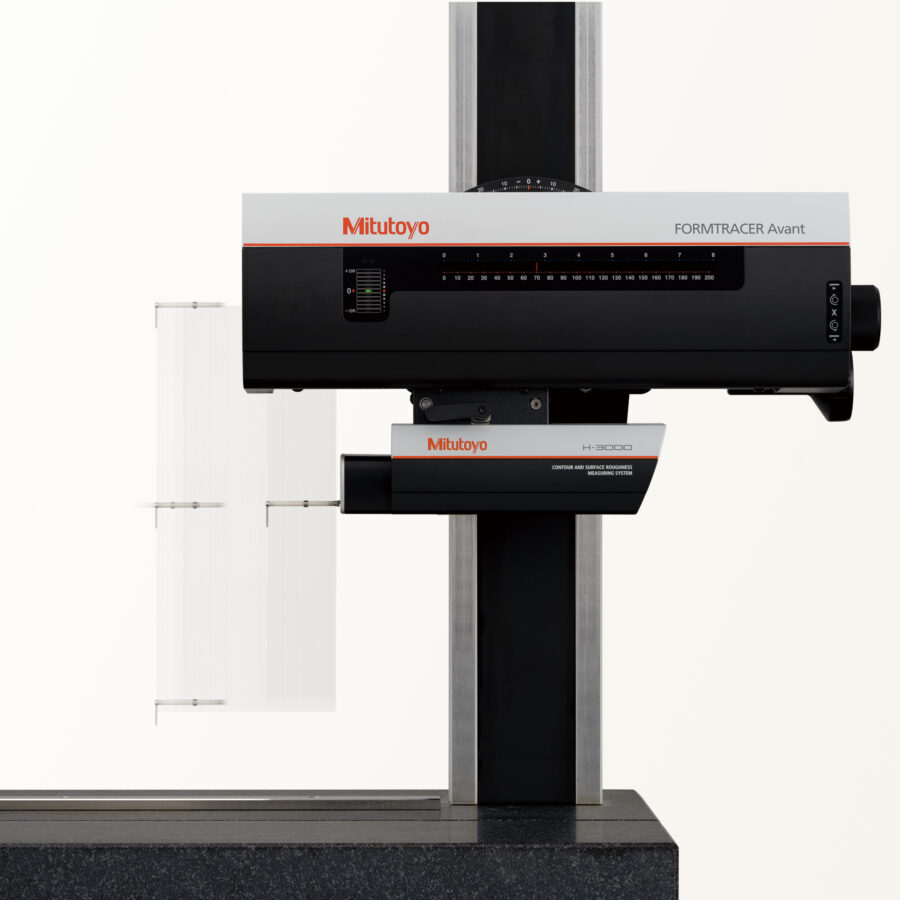

La velocidad de subida (retracción) de la punta se ha mejorado en comparación con los modelos convencionales, mientras que la velocidad a la que la punta baja para tocar la pieza de trabajo se ha reducido teniendo en cuenta la seguridad de la medición.

El contacto con la pieza de trabajo se detecta automáticamente, lo que permite un inicio rápido de la medición.

El desplazamiento a alta velocidad reduce drásticamente el tiempo de medición.

  • Velocidad de Desplazmaiento Eje X [Unidad Detectora]: 80 mm/s (MAX)
  • Velocidad de Desplazamiento Eje Z2 [Movimiento Vertical de Columna]: 30 mm/s (MAX)

Modelos versátiles que conservan la exactitud

El diseño sin cables del sistema evita inconvenientes con cables expuestos, mientras que su unidad inclinable en el eje X permite mediciones en superficies inclinadas sin necesidad de un dispositivo adicional, con un amplio rango de inclinación de ±45°.

Además, el detector es intercambiable sin apagar el equipo, asegurando un posicionamiento preciso gracias a su pasador guía, y el software reconoce automáticamente el detector montado.

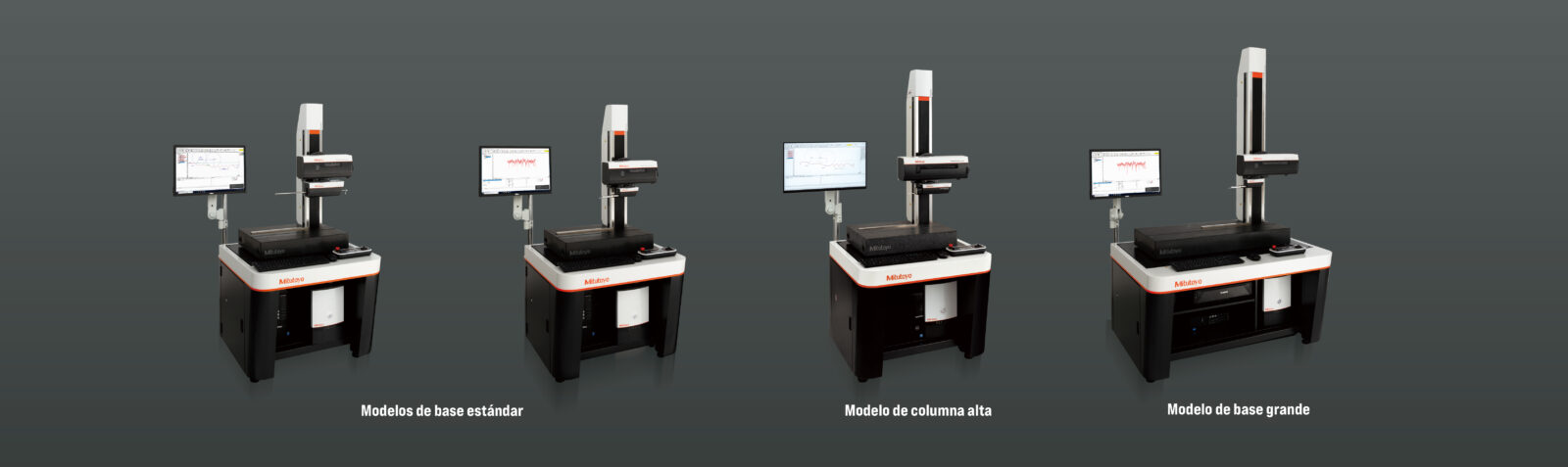

Estas innovaciones mejoran significativamente la eficiencia del trabajo, y con su variedad de tamaños y modelos, el Avant cubre todas las necesidades de medición de perfiles y rugosidad superficial.

Medición eficiente para cualquier pieza de trabajo

La serie FORMTRACER Avant ofrece soluciones avanzadas para una amplia variedad de piezas. Su joystick integrado facilita la creación rápida de programas de medición automática, mientras que el sensor de perfil garantiza mediciones inmediatas y seguras. Además, su elevación de palpador y desplazamiento de eje ultrarrápidos optimizan la eficiencia en cada medición

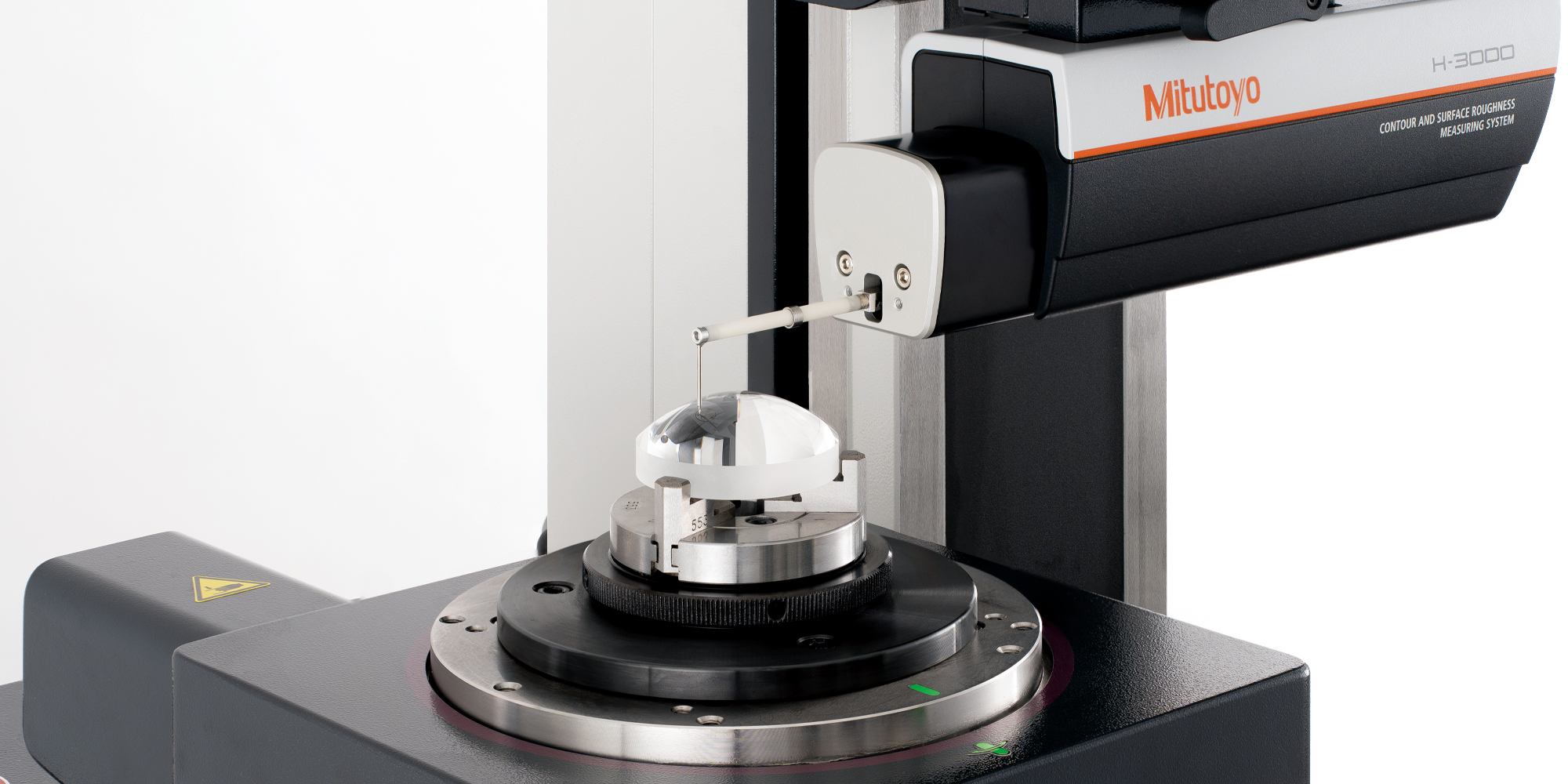

Mediciones de lentes

La medición de lentes exige una altísima exactitud para garantizar un rendimiento óptico óptimo. El detector H-3000 ofrece mediciones de forma de alta exactitud y resolución, permitiendo una evaluación exacta y confiable al comparar los valores medidos contra los de diseño. Además, permite el análisis de rugosidad y diversas funciones avanzadas de análisis dimensional.

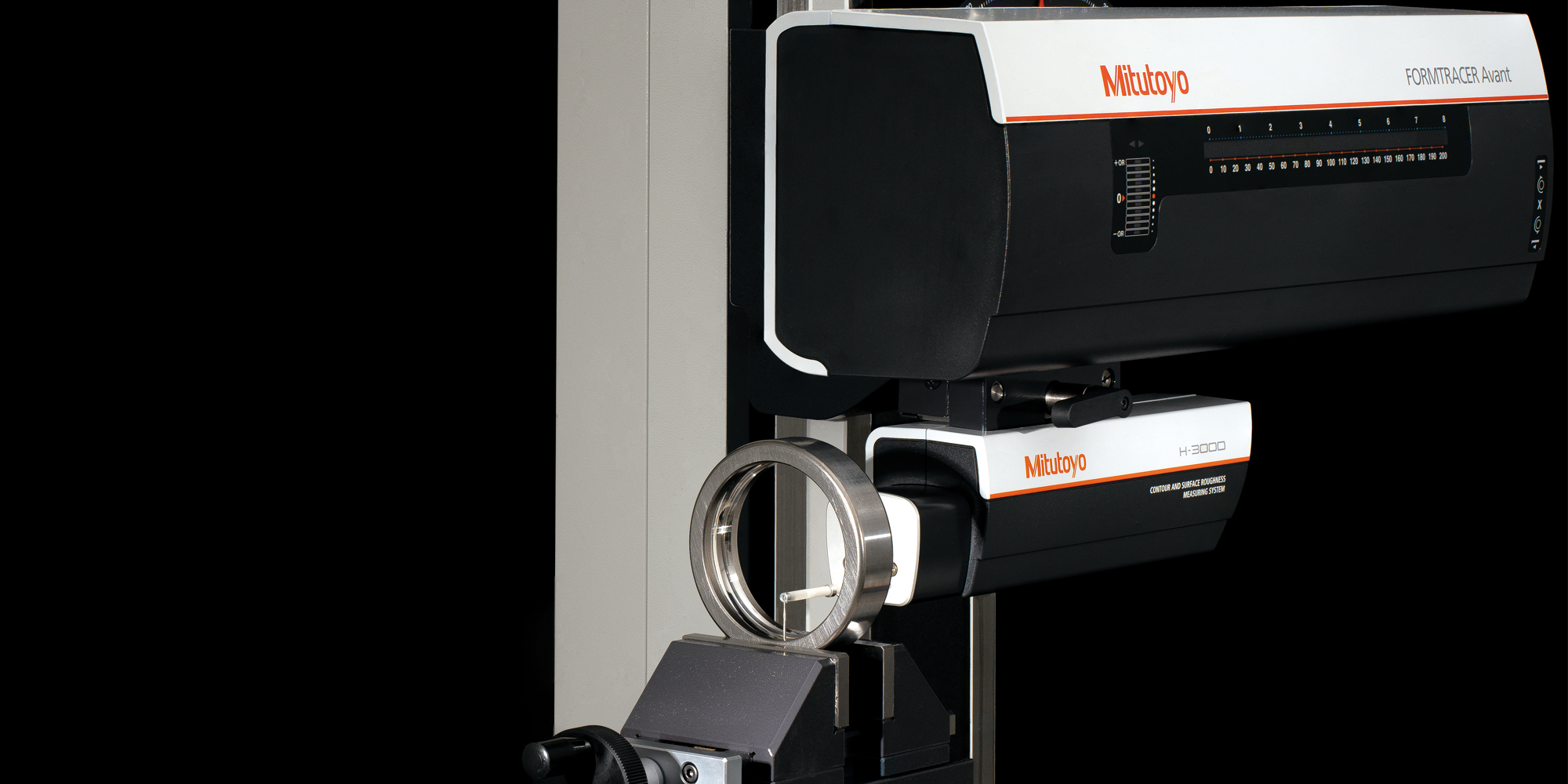

Medición de rodamientos

Los anillos de los rodamientos (interior y exterior) deben contar con un perfil y rugosidad óptimos para garantizar que el aceite lubricante actúe eficazmente en la prevención del desgaste y el agarrotamiento. El detector H-3000, con su amplio intervalo de medición y alta resolución, permite evaluar perfil y rugosidad en una sola medición, con máxima exactitud y eficiencia.



Optimiza tus procesos con software Smart Factory

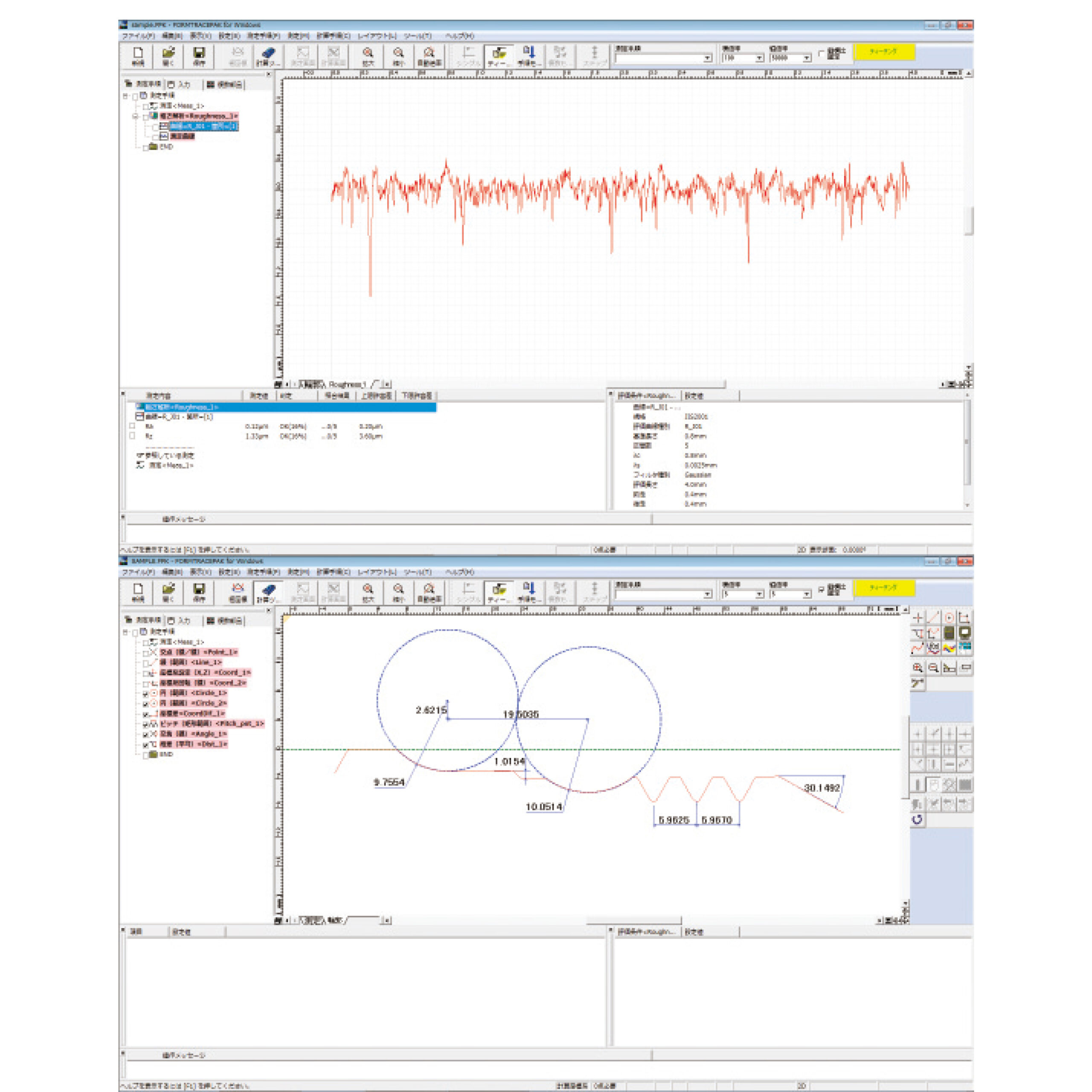

Formtracepak

Es un software que ofrece un soporte total con funciones estándar como el control del instrumento de medición, el análisis de la rugosidad, el análisis de perfiles, la correspondencia de perfiles y la creación de informes de inspección. También es compatible con Status Monitor que le permite controlar el estado operativo del instrumento de medición.

Descubre más

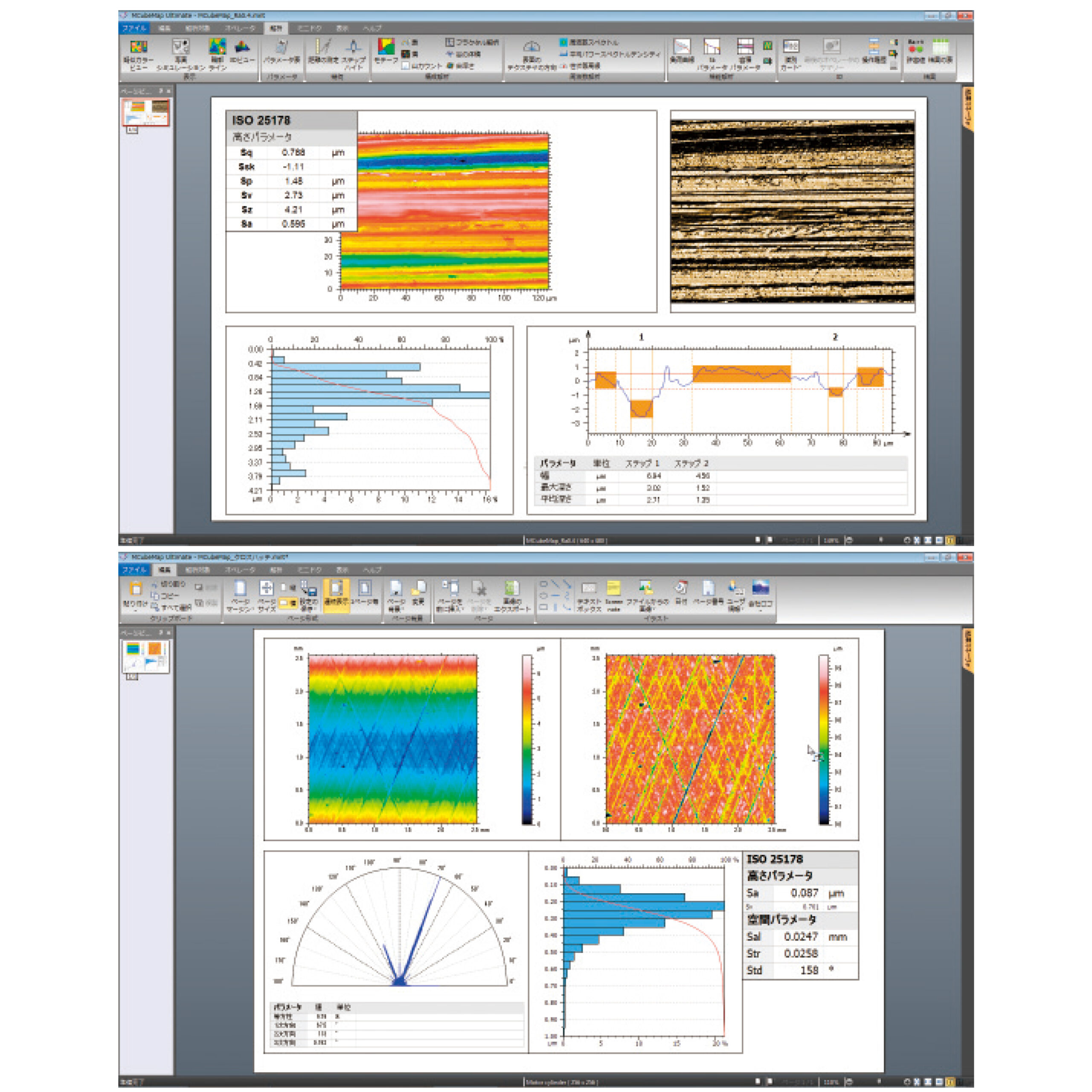

MCube Map

Software de análisis de propiedades de superficies 3D.

En este software, el análisis de parámetros está disponible no solo para las direcciones verticales de Sa y Sq, sino también para espacios, compuestos y características avanzadas. Una amplia variedad de tecnologías gráficas ayudan a visualizar los datos analizados a detalle.

Descubre más

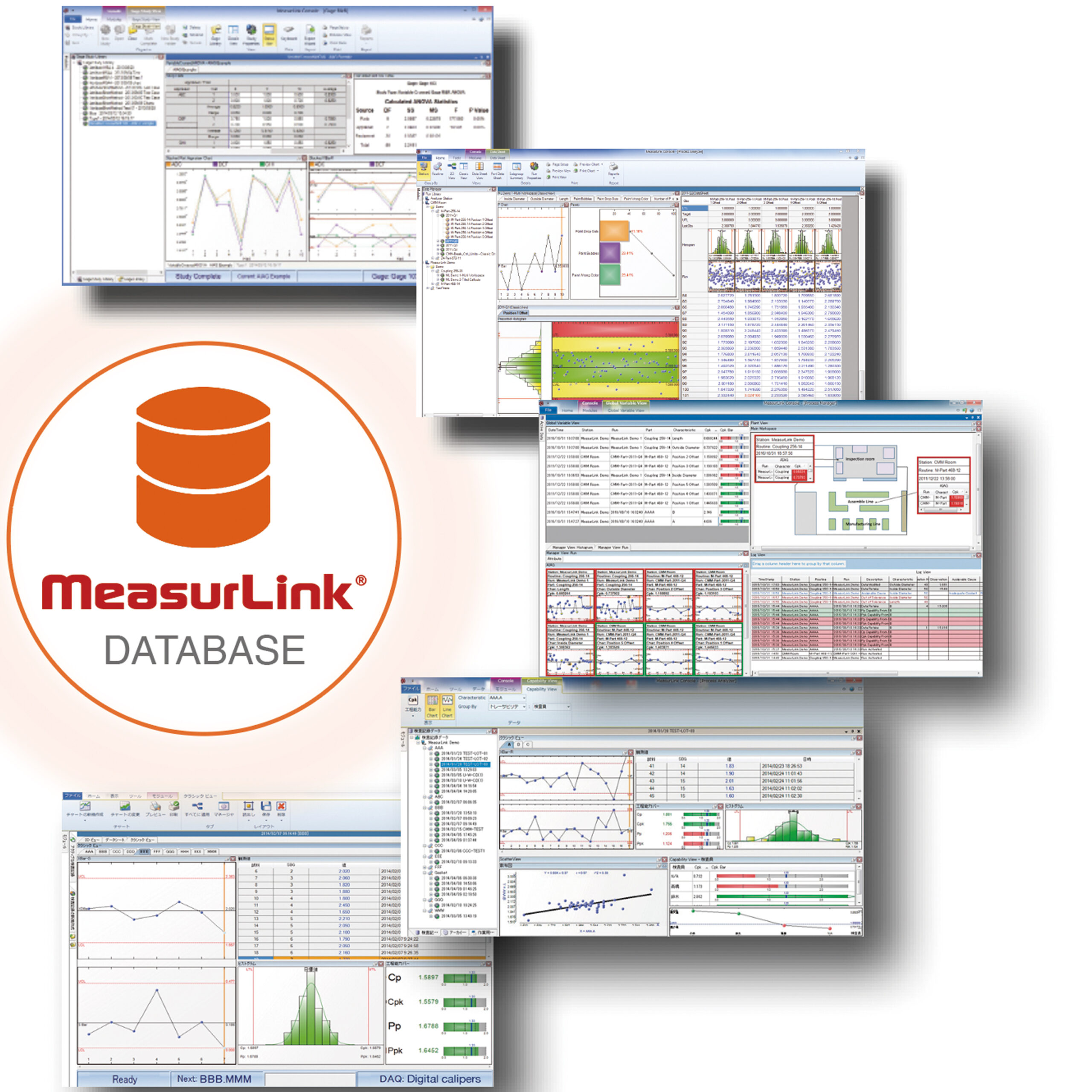

Measurlink

Software de manejo de datos estadísticos en tiempo real.

MeasurLink conecta en red cada sistema de medición y resguarda los datos en un servidor. La recolección en tiempo real permite “visualizar la calidad”, es decir, la gestión y el intercambio unificados de información relevante para la calidad y la toma de decisiones.

Descubra más

Automatiza tu Formtracer Avant

Optimiza tus procesos de inspección con los accesorios de automatización para Formtracer AVANT. Mejora la exactitud, eficiencia y repetibilidad en la medición de perfil y rugosidad con soluciones diseñadas para adaptarse a tus necesidades de producción.

Medición automatizada  |  Reducción de errores y mayor repetibilidad  |   Integración en manufactura

Descubre cómo estos accesorios pueden transformar tu control de calidad.

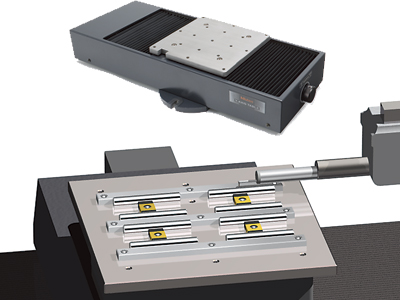

Mesa Eje Y

Permite la medición automatizada y precisa de múltiples piezas alineadas, así como de varios puntos en una misma superficie, optimizando tiempos.

  • Intervalo de recorrido: 200 mm
  • Resolución: 0.05 µm
  • Error de posición: ±3 µm
  • Velocidad de desplazamiento: 0 – 80 mm/s
  • Carga máxima: 50 kg
  • Masa: 28 kg

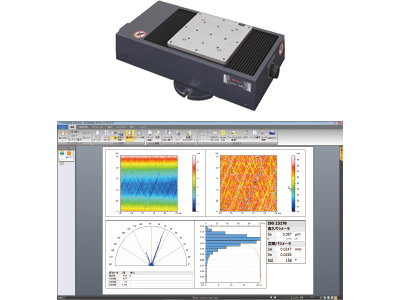

Mesa Eje Y para 3D

La medición de rugosidad en 3D es posible si se combina con 3D-ALT. Además, realiza un análisis de textura de superficie 3D con MCubeMap.

  • Intervalo de recorrido: 100 mm
  • Resolución: 0.05 µm
  • Error de rectitud (estática): 0.3 µm/100 mm
  • Velocidad de desplazamiento: 0 – 20 mm/s
  • Carga máxima: 15 kg
  • Masa: 31 kg
  • Ángulo de ajuste de inclinación: ±2° en todas las direcciones

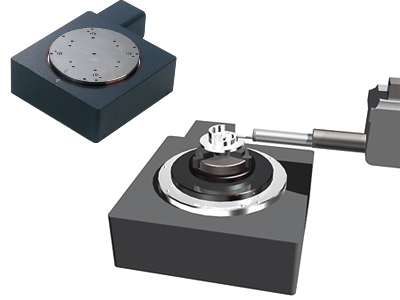

Mesa giratoria Eje θ1

Medición eficiente en dirección axial/transversal. Al medir una pieza cilíndrica, se puede realizar una alineación automática en combinación con la mesa del eje Y.

  • Desplazamiento: 360°
  • Resolución: 0.004°
  • Carga máxima: 12 kg
  • Velocidad rotacional: Máximo 10°/s
  • Masa: 7 kg
