Instrumentos de medición con alta exactitud para la industria manufacturera
Desde 1938, Mitutoyo ha mantenido el compromiso de desarrollar y fabricar instrumentos de medición de la más alta calidad, ofreciendo soluciones confiables, duraderas y accesibles para una amplia variedad de aplicaciones industriales.
Gracias a décadas de innovación tecnológica y mejora continua, Mitutoyo se ha consolidado como la marca de referencia mundial en calibradores e instrumentos de metrología dimensional, brindando a fabricantes de todos los sectores los instrumentos necesarios para realizar mediciones con la máxima exactitud, confiabilidad y repetibilidad, contribuyendo así al aseguramiento de la calidad en los procesos de manufactura.
Las tolerancias de fabricación son cada vez más reducidas y exigentes que en el pasado. Por ello, la capacidad de realizar mediciones con exactitud se ha convertido en un factor fundamental para mantener y mejorar la calidad de los productos.
La reducción continua de la variabilidad, un principio clave en la mejora de la calidad, se logra al minimizar tanto el sesgo como la variación en los datos de medición. Aprender a medir correctamente permite disminuir la influencia de errores personales que pueden afectar los resultados y comprometer la confiabilidad de la información obtenida.
Nunca debe olvidarse que datos de medición poco confiables conducen a productos de menor calidad. Por ello, mejorar la confiabilidad de los datos de medición es uno de los objetivos centrales que aborda el uso adecuado de los calibradores Mitutoyo, ofreciendo herramientas diseñadas para obtener resultados consistentes, confiables y con la máxima exactitud posible.
Calibradores y las unidades de longitud
Desde la antigüedad, las primeras unidades de longitud se basaban en las dimensiones del cuerpo humano. El pie, la braza (la distancia entre las puntas de los dedos con los brazos extendidos) y el codo (desde el codo hasta la punta del dedo medio) fueron algunas de las medidas más utilizadas. En el antiguo Egipto, por ejemplo, el codo era la unidad oficial de longitud.
Muchas civilizaciones utilizaron el cuerpo humano como referencia para medir.
La braza representaba la distancia entre las manos extendidas.
En China surgió el shaku, equivalente aproximadamente a la longitud de una mano abierta.
En Egipto, el codo real correspondía a la distancia entre el codo y la punta del dedo medio del faraón.
Este último medía aproximadamente 500 mm y estaba dividido en 28 partes iguales, lo que permitía realizar mediciones sorprendentemente detalladas para su época.
Aunque estas referencias no ofrecían una gran exactitud, eran prácticas y accesibles para cualquier persona. Sin embargo, con la llegada de la Revolución Industrial surgió la necesidad de contar con mediciones mucho más exactas, repetibles y uniformes.
Durante la Revolución Francesa, científicos y filósofos impulsaron la creación de una unidad de longitud basada en una constante física, que pudiera mantenerse invariable con el paso del tiempo y ser aceptada universalmente.
Después de un complejo proyecto geodésico de siete años, en el que dos astrónomos franceses midieron mediante triangulación la distancia entre Dunkerque y Barcelona, nació oficialmente el metro. Curiosamente, esta nueva unidad resultó tener aproximadamente el doble de la longitud del antiguo codo egipcio.
La búsqueda de un estándar universal de medición
Durante el siglo XVIII surgieron numerosas propuestas para establecer una unidad universal de longitud. Una de ellas consistía en utilizar la longitud de un péndulo estándar. Sin embargo, este método fue descartado porque la gravedad terrestre varía ligeramente dependiendo de la ubicación geográfica, modificando así la longitud necesaria para mantener un mismo período de oscilación.
Finalmente, la Academia Francesa de Ciencias decidió definir la nueva unidad como la diezmillonésima parte de la distancia entre el Polo Norte y el Ecuador, medida sobre el meridiano de París.
El nombre metro proviene del griego metron y del latín metrum, ambos con el significado de “medida”. Esta decisión marcó el inicio del sistema métrico decimal, que posteriormente evolucionaría hasta convertirse en la base del Sistema Internacional de Unidades utilizado actualmente.
Lo realmente fascinante es que el metro ya no depende de una barra metálica o de un patrón físico que pudiera desgastarse o cambiar con el tiempo. Hoy, su definición está ligada a una de las constantes más estables del universo: la velocidad de la luz. En términos científicos, un metro es la distancia que recorre la luz en el vacío durante 1/299 792 458 de segundo.
Aunque esta definición puede parecer compleja, su propósito es muy sencillo: garantizar que la unidad de longitud sea siempre la misma, hoy y dentro de cientos de años.
Aunque actualmente el Sistema Internacional de Unidades (SI) predomina en prácticamente toda la industria, el sistema inglés continúa utilizándose en algunos sectores. Fracciones como 1/4 o 1/8 de pulgada siguen siendo comunes en aplicaciones de manufactura y mantenimiento.
¿Qué es un calibrador y para qué se utiliza?
El calibrador es uno de los instrumentos de medición más versátiles dentro de la metrología dimensional.
Permite medir:
- Dimensiones exteriores.
- Dimensiones interiores.
- Profundidades.
- Escalones o diferencias de altura.

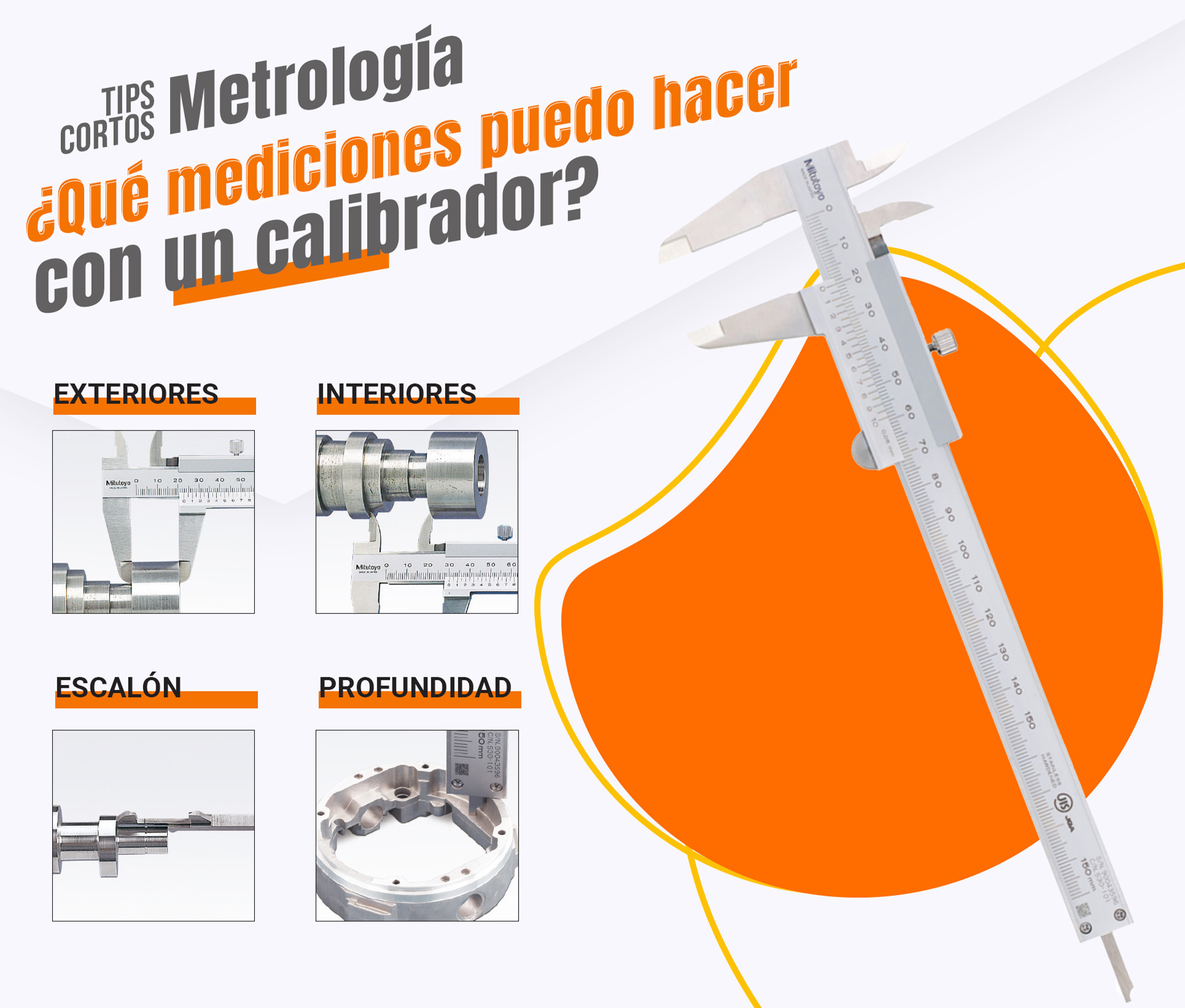

Figura 1. Tipos de mediciones que pueden realizarse con un calibrador.
Por esta razón es utilizado por profesionales de múltiples disciplinas, entre ellas:
- Manufactura.
- Ingeniería.
- Mecánica.
- Medicina y odontología.
- Arqueología.
- Investigación científica.
- Laboratorios de calidad.
Debido a la gran variedad de aplicaciones, los calibradores están diseñados para soportar condiciones de trabajo exigentes. Sus puntas de medición normalmente reciben tratamientos térmicos que alcanzan durezas superiores a 62 HRC.
La mayoría de los calibradores modernos están fabricados en acero inoxidable endurecido, mientras que algunos modelos incorporan puntas de carburo de tungsteno para incrementar considerablemente su resistencia al desgaste cuando se inspeccionan materiales altamente abrasivos.
Tipos de calibradores
Calibrador Vernier
Es el modelo tradicional. Sus principales ventajas son:
- Alta confiabilidad.
- Gran durabilidad.
- Bajo costo.
- No requiere baterías.
La lectura se realiza mediante la escala Vernier, capaz de aumentar significativamente la resolución respecto a la escala principal.
Calibrador de carátula
Funciona igual que un Vernier, pero incorpora un indicador circular que facilita la lectura. Entre sus ventajas destacan:
- Lectura rápida.
- Mayor comodidad para el operador.
- Resoluciones de hasta 0.01 mm o 0.001 pulgada
Como desventaja, contiene componentes mecánicos más delicados, por lo que es más sensible al polvo y las partículas metálicas.
Calibrador digital
Los calibradores digitales ofrecen una lectura inmediata en pantalla y permiten cambiar entre milímetros y pulgadas con un solo botón. Los modelos convencionales requieren poner el instrumento en cero cada vez que se encienden. Sin embargo, los calibradores ABSOLUTE de Mitutoyo incorporan un sistema de codificación absoluta que recuerda permanentemente la posición del cursor, eliminando la necesidad de reinicializar el instrumento y permitiendo comenzar a medir inmediatamente. Esta tecnología reduce errores operativos y mejora la productividad.
Cómo leer un calibrador Vernier
La escala Vernier permite subdividir las divisiones de la escala principal para obtener resoluciones mucho más pequeñas.
En un calibrador métrico típico:
- La escala principal está graduada cada 1 mm.
- La escala Vernier divide cada milímetro en incrementos de 0.02 mm.
La lectura se obtiene:
- Identificando el último milímetro de la escala principal con el cero de la escala vernier.
- Localizando la línea del Vernier que coincide exactamente con una línea de la escala principal.
- Sumando ambos valores.
Aunque este método requiere práctica, continúa siendo uno de los sistemas de medición más confiables.

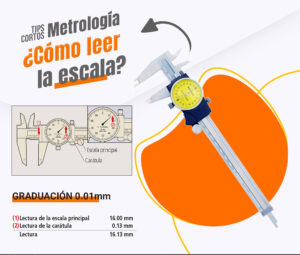

Figura 2. Ejemplo de lectura de escala calibrador de carátula

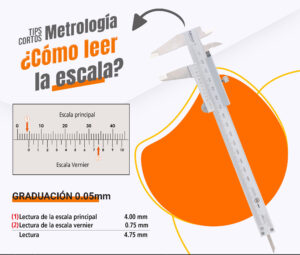

Figura 3. Ejemplo de lectura de escala calibrador vernier
Cómo leer un calibrador digital
Los calibradores digitales modernos muestran directamente el resultado en pantalla. Los equipos convencionales utilizan un sistema electrónico de conteo incremental, por lo que requieren cerrarse y ponerse en cero antes de comenzar una medición.
Los calibradores Mitutoyo ABSOLUTE utilizan sensores capaces de conocer permanentemente la posición exacta del cursor, incluso después de apagar el instrumento. Esto elimina la necesidad de reiniciar el sistema y mejora significativamente la eficiencia del proceso de medición.
Técnica correcta de medición
Una medición confiable depende tanto del instrumento como de la técnica utilizada.
Se recomienda:
- Verificar el cero antes de comenzar.
- Realizar varias mediciones consecutivas.
- Utilizar una fuerza ligera y constante.
- Alinear correctamente las superficies de medición.
- Mover ligeramente el calibrador hasta encontrar la posición correcta.
